智能燃气PE管道定位仪GL11-LVR8

工作原理:

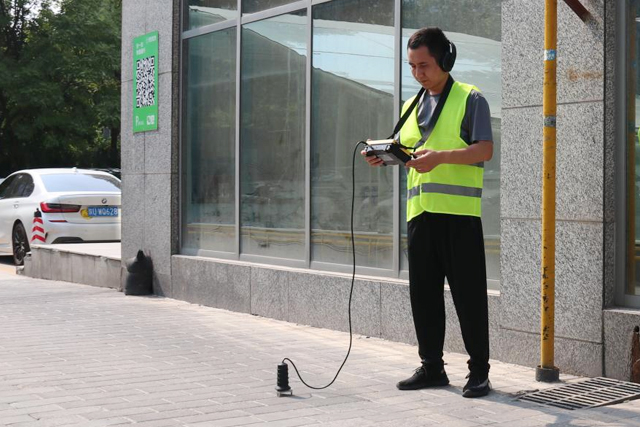

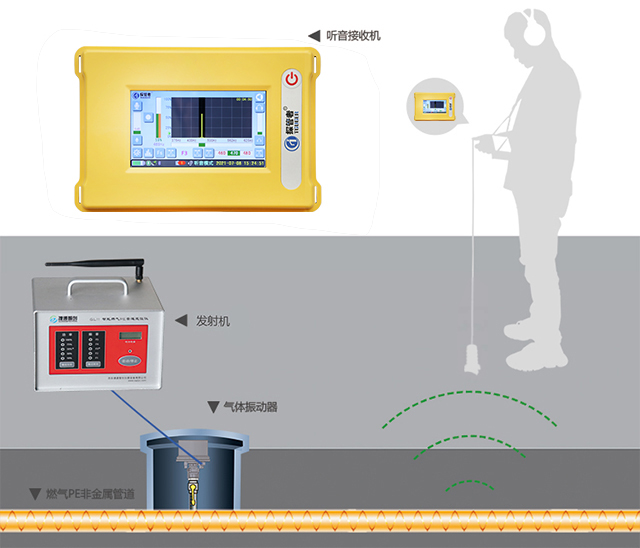

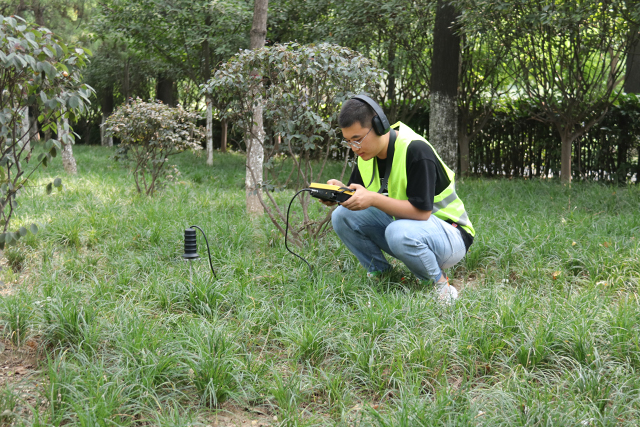

智能燃气PE管道声波定位仪GL11-LVR8由发射机部分和听音接收机部分组成，发射机部分包括发射机和气体振动器，听音接收机部分包括接收机主机和探头及耳机。气体振动器通过与管道放散阀连接连通到天然气管道上，发射机为气体振动器供电并控制气体振动器声波信号输出。当气体振动器驱动管道中的燃气振动时，会产生一种特定频率的声波信号，该声波信号顺着燃气气流沿着管道双向横向传输并垂直传递到地面上，用听音接收机在地面上监听寻找该特定频率的声波信号并对比每个点声音大小，声音最大处即为埋地管道正上方。

产品概述：

GL11-LVR8是杭州交大仪器设备有限公司主销的一款基于听音和量化分析技术的全新智能燃气PE管道声波定位仪，该仪器是基于捷通智创公司在多年声学管线探测仪器研制行业积累的基础上研制的一款功能较强的重磅产品。GL11-LVR8综合了人工听音技术和数字量化分析技术，即听音和数显二合一产品，仪器集成了之前的数显接收机和听音接收机的技术，既能在听音模式下通过人工听音技术更快捷更容易定位管道，也可在探测模式下通过非听音的振动信号量化分析技术更准确定位管道。GL11-LVR8兼顾了效率和准确度，更能适合于目前复杂的探测环境，同时仪器设计更加耐用坚固。

产品特点：

● 交大仪器主推高品质产品；

● 快速定位燃气PE管道位置，仪器操作简单直观；

● 适用于全系列燃气PE管道；

● 产品配置无线遥控功能，可3公里内远程控制发射机的开启、关闭、调频率、功率，遥控器也可远程监控发射机的状态；

● 双向有效探测距离可达2500m；

● 探测深度可达5m；

● 定位精度可达15cm；

● 5频段5功率可调，多频率多功率的配合使用既能保证精度同时还能保证探测距离，也能取得更好的探测效果；

● 听音音质柔和清晰，并具备听力保护功能，更好保护使用者听力；

● 可实时测量振动信号频率和强度及频率特性，通过双方柱和频谱图更详细的显示在一个界面中；

● 具有无线蓝牙功能，有线耳机和蓝牙无线耳机可同时使用也可单独使用。

发射机GL11部分特点：

● 产品配置无线遥控功能，可3公里内远程控制发射机的开启、关闭、调频调、功率，遥控器也可远程监控发射机的状态

● 5频段和5档功率输出，有恒频也有变频。根据探测距离远近、输出功率5档可调，近距中距远距各种情况无盲区探测；多频率多功率的配合使用既能保证精度同时还能保证探测距离，也能取得更好的探测效果；

● 发射特殊调制的频率，大幅提升仪器在嘈杂环境下的信号识别度；

● 无需开挖无需停气，气体振动器坚固耐用并标配燃气快速接头，连接快捷方便高效；

● 所有部件集于一个带轮子的仪器专用拉杆箱中，一体化设计更方便携带；

● 模快化设计，更小更轻便；

● 把手设计更方便移动换站；

● 更低的使用成本。

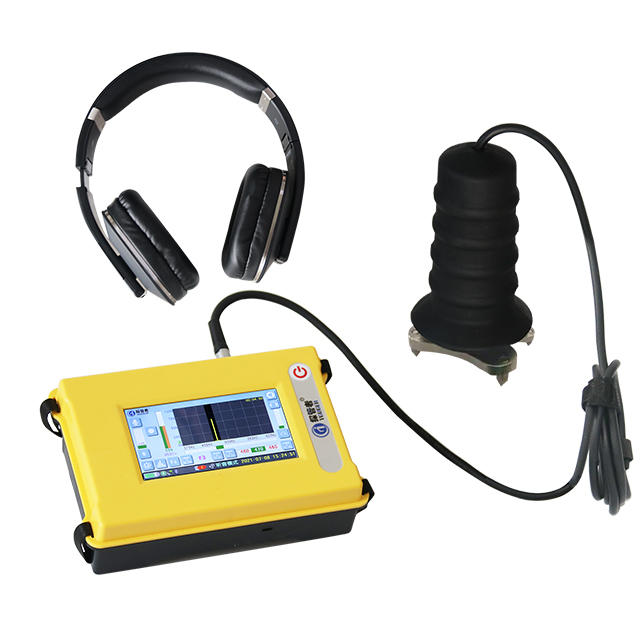

接收机LVR8部分特点：

● 接收机探头采用了高灵敏度压电传感技术，具有很高的灵敏度，可监听到弱小的声音信号；

● 具有5级听力保护功能，可以防止较大的声音进入耳机，保护使用者的听力；

● 录音功能：可以录制现场音频信息，不在现场的人也可以参与听音协助判断管道定位；

● 探测模式通过方柱图表示每个点测量的信号的大小，方便对比更容易定位管道位置；

● 多功能彩色触智慧屏，无任何按键，图形显示清晰直观；

● 有线耳机和蓝牙耳机可同时工作，一台机子两人同时检测，提高了检测准确率和效率；

● 可自由设置调整听音频宽，最小频宽可达20Hz；

● 屏幕上实时显示采集到的振动信号频率，听音时也可以观看数值大小辅助定位；

● 接收机可与市场上其他同类燃气PE管道定位仪发射机匹配使用。接收机具有精确测频功能，可测量其他品牌管线声波定位仪发射机的发射频率，并可匹配使用；

● 接收机和探头及箱体都小巧精致，携带方便。三角爪无需拆卸即可快速安装探针，硬质地面模式和软土模式快速切换；

● 接收机可调节长短的背带设计更方便现场操作；

● 通过操作接收机上的旋钮旋转和按压来实现平时探测时经常用的增益和音量调节、静音和测量等功能。

发射机参数：

● 输出信号：五频段输出频率；

● 功率输出：五档功率输出；

● 电池：24V13AH可充电锂电池；

● 续航时间：10小时；

● 充电时间：6小时；

● 外接电源：24V专用充电宝 (选配)；

● 相对湿度：95%；

● 防护等级：IP 65；

● 重量：4.35kg；

● 尺寸：210mm×180mm×140mm。

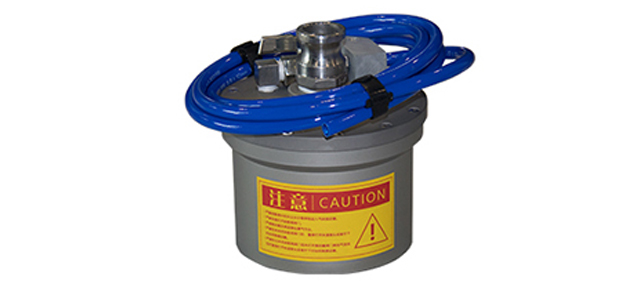

气体振动器参数：

● 重量：3.8kg；

● 尺寸：136mm(下圆直径) x 152(上圆直径) x 116mm(高度)；

● 进气口内径：26mm。

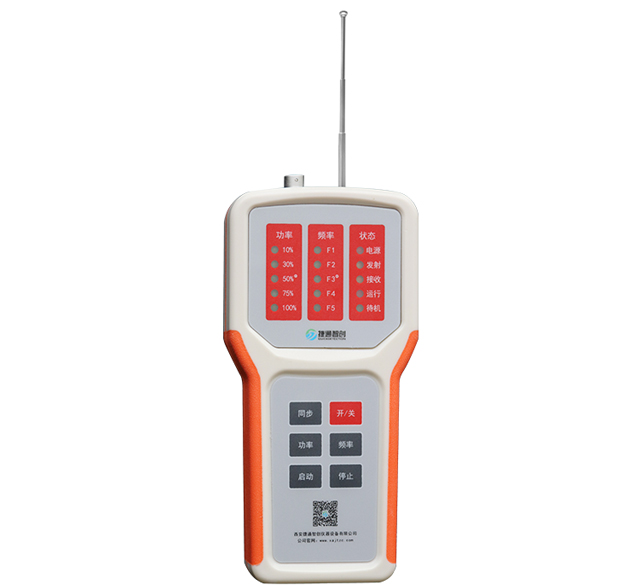

无线遥控参数：

● 通讯模式：LORA直序扩频；

● 电池：7.4V 2800mAH；

● 续航时间：>20h；

● 数据格式：FSK/GFSK调制；

● 无线频段：300~1200MHz；

● 通讯距离：开阔地带2.5km；

● 天线长度：24cm；

● 重量：210g；

● 尺寸：80mm×170mm×30mm。

接收机LVR8参数：



● 频率范围：0~2000Hz；

● 放大倍数：500倍；

● 数字带通滤波器通带与阻带比：＞50dB；

● 数字带通滤波器通带宽：20Hz，40Hz，60Hz，80Hz，100Hz，200Hz，300Hz，400Hz，500Hz，600Hz，700Hz，800Hz，900Hz，1kHz，2kHz共15档；

● 数字带通滤波器中心频率：以10Hz为单位步进；

● 电池工作时间：＞12h；

● 充电时间：＜5h；

● 电池容量：7.4V 6300MAh锂电池供电；

● 重量：836g；

● 尺寸：200x135x60mm；

● 显示屏：高亮，宽温5寸LCD显示屏；

● 防护等级：IP 65；

● 听音输出：头戴式高保真蓝牙耳机；

● 显示：显示噪声强度、滤波选择和频率分析 ，低噪声水平图示；

● 存储功能：16G存储，可存储声音和图像；

● 充电器：AC220V DC8.4V。
