智能燃气PE管道定位仪GL21-LVR8

发布日期:2021-10-22 22:06浏览次数:



产品概述:

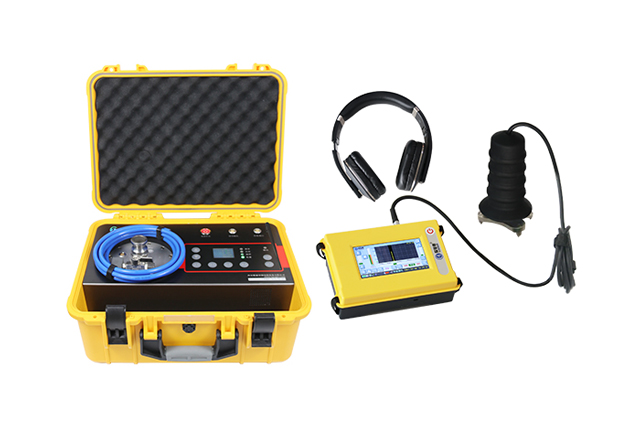

GL21-LVR8是一款基于听音和量化分析技术的全新智能燃气PE管道声波定位仪,该仪器是基于捷通智创公司在多年声学管线探测仪器研制行业积累的基础上研制的一款功能较强的重磅产品。GL21-LVR8综合了人工听音技术和数字量化分析技术,即听音和数显二合一产品,仪器集成了之前的数显接收机和听音接收机的技术,既能在听音模式下通过人工听音技术更快捷更容易定位管道,也可在探测模式下通过非听音的振动信号量化分析技术更准确定位管道。GL21-LVR8兼顾了效率和准确度,更能适合于目前复杂的探测环境,同时仪器设计更加耐用坚固。


产品特点如下:

预防损坏和工作效率是我们客户面临的最大挑战

全新的GL21-LVR8可以解决这些问题,这是我们先进的智能燃气PE管道声波定位仪,设计时充分考虑了一线操作员的对仪器的需求。

兼顾了探测速度和探测准确性

GL21-LVR8是具有听音和方柱图两种探测模式的二合一接收机,具有听音模式的高效快速又具有方柱图数显模式的精确。


多种探测频率和多种模式确保了各种环境能够轻松应对

GL21-LVR8发射机频率自由定义可调,预设21个固定频段, 其中有6个恒频(F1:330Hz、F2:390Hz 、F3:470Hz、F4: 300Hz、 F5: 400Hz、F6:510Hz),10个变频,5个脉冲频率,其中默认频率(F3:470Hz复合频率NDR5接收机专用 ),海量的发射频率,能适用各种复杂严苛的探测环境,接收机也能够无缝匹配发射机的各种频率及各种模式。


远程遥控功能大大提高了工作效率,减少通勤成本

GL21-LVR8发射机具有远程遥控功能匹配的遥控器,在3公里以内能够远程控制发射机的开关及变频变功率,也可以远程监控发射机的运行状态。

探测距离更远,探测深度更深

探测深度可达7米,双向探测距离可达3000米,定位精度可达10公分,有效解决了大部分顶管探测难题。

真正的多频定位仪,听音和数显两种模式都具有多个频率

多个频率的组合使用既能保证探测深度和探测距离,又能保证探测准确性。接收机的多频和发射机的多频一一对应。

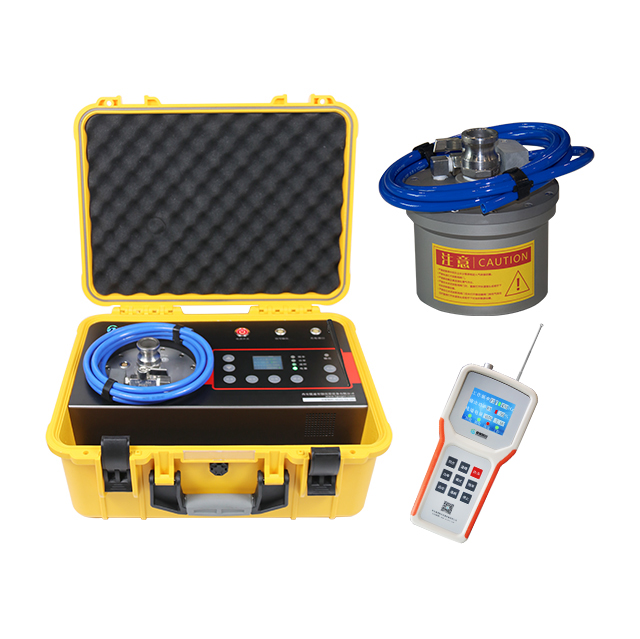

发射机GL21部分特点:

● 频率和功率可调节,频率输出有4种模式,有恒频、双变频和三变频及脉冲。根据探测距离远近、输出功率多档可调,近距中距远距各种情况无盲区探测;多频率多模式多功率的配合使用既能保证精度同时还能保证探测距离,也能取得更好的探测效果;

● 产品配置无线遥控功能,可3公里内远程控制发射机的开启、关闭、调频率、功率,遥控器也可远程监控发射机的状态;

● 发射机内置超大容量电池,具有连续10小时超长待机功能;

● 发射机输出功率更大,可发射更强的信号。能实现更深更远的探测;

● 发射特殊调制的频率,大幅提升仪器在嘈杂环境下的信号识别度;

● 遥控器超长待机,如无任何操作150秒后自动关机。

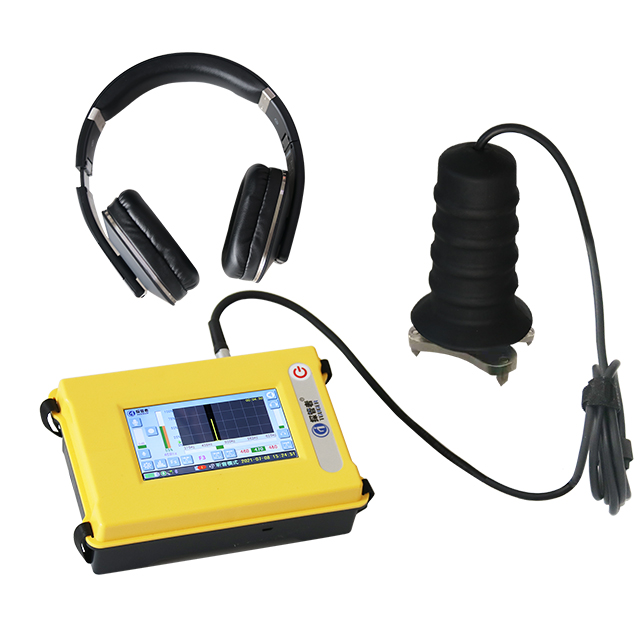

接收机LVR8部分特点:

● 接收机探头采用了高灵敏度压电传感技术,具有很高的灵敏度,可监听到弱小的声音信号;

● 具有5级听力保护功能,可以防止较大的声音进入耳机,保护使用者的听力;

● 录音功能:可以录制现场音频信息,不在现场的人也可以参与听音协助判断管道定位;

● 探测模式通过方柱图表示每个点测量的信号的大小,方便对比更容易定位管道位置;

● 多功能彩色触智慧屏,无任何按键,图形显示清晰直观;

● 有线耳机和蓝牙耳机可同时工作,一台机子两人同时检测,提高了检测准确率和效率;

● 可自由设置调整听音频宽,最小频宽可达20Hz;

● 屏幕上实时显示采集到的振动信号频率,听音时也可以观看数值大小辅助定位;

● 接收机可与市场上其他同类燃气PE管道定位仪发射机匹配使用。接收机具有精确测频功能,可测量其他品牌管线声波定位仪发射机的发射频率,并可匹配使用;

● 接收机和探头及箱体都小巧精致,携带方便。三角爪无需拆卸即可快速安装探针,硬质地面模式和软土模式快速切换;

● 接收机可调节长短的背带设计更方便现场操作;

● 通过操作接收机上的旋钮旋转和按压来实现平时探测时经常用的增益和音量调节、静音和测量等功能。


发射机参数:

● 输出信号:多频输出频率;

● 功率输出:多功率输出;

● 电池:24V32AH可充电锂电池;

● 续航时间:10小时;

● 充电时间:6小时;

● 外接电源:24V专用充电宝 (选配);

● 相对湿度:95%;

● 防护等级:IP 65;

● 重量(含配件):15KG;

● 尺寸:470mm×380mm×210mm。

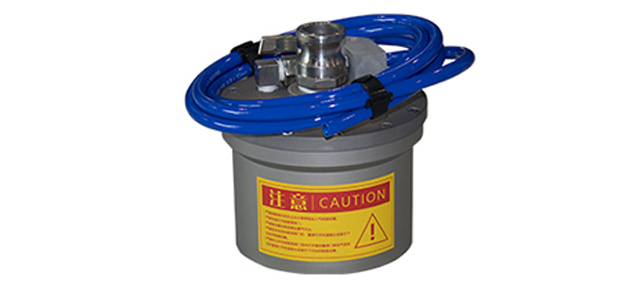

气体振动器参数:
       ● 重量:3.8KG;
       ● 尺寸:136mm(下圆直径) x 152(上圆直径) x 116mm(高度);
       ● 进气口内径:26mm。


无线遥控参数:

● 通讯模式:LORA直序扩频;

● 电池:7.4V 2800mAH;

● 续航时间:>20h;

● 数据格式:FSK/GFSK调制;

● 无线频段:300~1200MHz;

● 通讯距离:开阔地带2.5km;

● 天线长度:24cm;

● 重量:210g;

● 尺寸:80mm×170mm×30mm。


接收机LVR8参数:



● 频率范围:0~2000Hz;

● 放大倍数:500倍;

● 数字带通滤波器通带与阻带比:>50dB;

● 数字带通滤波器通带宽:20Hz,40Hz,60Hz,80Hz,100Hz,200Hz,300Hz,400Hz,500Hz,600Hz,700Hz,800Hz,900Hz,1kHz,2kHz共15档;

● 数字带通滤波器中心频率:以10Hz为单位步进;

● 电池工作时间:>12h;

● 充电时间:<5h;

● 电池容量:7.4V 6300MAh锂电池供电;

● 重量:836g;

● 尺寸:200x135x60mm;

● 显示屏:高亮,宽温5寸LCD显示屏;

● 防护等级:IP 65;

● 听音输出:头戴式高保真蓝牙耳机;

● 显示:显示噪声强度、滤波选择和频率分析 ,低噪声水平图示;

● 存储功能:16G存储,可存储声音和图像;

● 充电器:AC220V DC8.4V。
