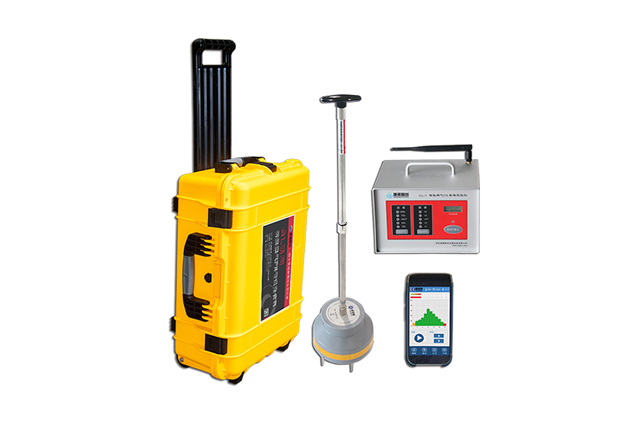

智能燃气PE管道定位仪GL11-NDR5

发布日期:2021-12-23 10:16浏览次数:





工作原理:

智能燃气PE管道定位仪GL11-NDR5由发射机部分和接收机部分组成,发射机部分包括发射机和气体振动器,接收机部分包括接收机及其控制手簿和伸缩提杆。气体振动器通过与管道放散阀连接连通到天然气管道上,发射机为气体振动器供电并控制气体振动器信号输出。当气体振动器驱动管道中的燃气振动时,会产生一种特殊的多频复合振动信号,该振动信号顺着燃气气流沿着管道双向横向传输并垂直传递到地面上,用接收机在地面上采集信号并解算,解算结果通过蓝牙实时传输到控制手簿上,地面信号最强处即为埋地管道正上方。




产品特点:

● 交大仪器主推高品质产品;

● 快速定位燃气PE管道位置,仪器操作简单直观;

● 适用于全系列燃气PE管道;

● 产品配置无线遥控功能,可3公里内远程控制发射机的开启、关闭、调频率、功率,遥控器也可远程监控发射机的状态;

● 双向有效探测距离可达2500m;

● 探测深度可达5m;

● 定位精度可达15cm;

● 5频段5功率可调,多频率多功率的配合使用既能保证精度同时还能保证探测距离,也能取得更好的探测效果。




发射机GL11部分特点:

● 产品配置无线遥控功能,可3公里内远程控制发射机的开启、关闭、调频调、功率,遥控器也可远程监控发射机的状态

● 5频段和5档功率输出,有恒频也有变频。根据探测距离远近、输出功率5档可调,近距中距远距各种情况无盲区探测;多频率多功率的配合使用既能保证精度同时还能保证探测距离,也能取得更好的探测效果;

● 发射特殊调制的频率,大幅提升仪器在嘈杂环境下的信号识别度;

● 无需开挖无需停气,气体振动器坚固耐用并标配燃气快速接头,连接快捷方便高效;

● 所有部件集于一个带轮子的仪器专用拉杆箱中,一体化设计更方便携带;

● 模快化设计,更小更轻便;

● 把手设计更方便移动换站;

● 更低的使用成本。


接收部分特点:

● 在燃气中施加多频复合调制的信号,自然界中不存在该信号,信号具有强识别性和辨识度;

● 接收机自动接收并解算信号,不会受到人为因素影响,测量结果具有唯一性;

● 定位结果显示简洁直观,探测定位过程都在一个界面,无需切换,操作快捷简单;

● 多级超窄带有源滤波器,有效抑制外部噪声的干扰;

● 接收信号采用低噪声程控放大器;

● 现场噪声环境模式可选;

● 实时信号解析,智能识别发射机的输出信号;

● 智能监频算法,解码调制频率,消除同频干扰;

● 信号质量评测体系,控制手簿用颜色和柱状图及信号值结合显示管道的位置,简洁直观;

● 接收机和控制手簿通过蓝牙无绳连接;

● 特制伸缩提杆可自由调节提杆长度也方便运输,不弯腰即可通过提杆把手快速锁死提杆和接收机并解锁取下提杆;

● 针对松软土质回填的管道探测可使用探针模式(长度可定制),探针可探测到更大埋深的管道,接收机坚固的底台上可快速安装和取下探针。




发射机参数:

● 输出信号:五频段输出频率;

● 功率输出:五档功率输出;

● 电池:24V13AH可充电锂电池;

● 续航时间:10小时;

● 充电时间:6小时;

● 外接电源:24V专用充电宝 (选配);

● 相对湿度:95%;

● 防护等级:IP 65;

● 重量:4.35kg;

● 尺寸:210mm×180mm×140mm。


气体振动器参数:

● 重量:3.8kg;

● 尺寸:136mm(下圆直径) x 152(上圆直径) x 116mm(高度);

● 进气口内径:26mm。


无线遥控参数:

● 通讯模式:LORA直序扩频;

● 电池:7.4V 2800mAH;

● 续航时间:>20h;

● 数据格式:FSK/GFSK调制;

● 无线频段:300~1200MHz;

● 通讯距离:开阔地带2.5km;

● 天线长度:24cm;

● 重量:210g;

● 尺寸:80mm×170mm×30mm。


接收机参数:

● 电池:7000mA可充电锂电池;

● 工作电压:7.4V;

● 续航时间:12小时;

● 充电时间:8小时;

● 工作温度:-20℃至 +60℃;

● 相对湿度:95%;

● 传感器防护等级:IP 65;

● 重量:1.2KG;

● 尺寸:160mm(下圆直径) x 110(上盖直径) x 170mm(高度)×160mm×170mm;

● 蓝牙通讯距离:10米;

● 提杆伸缩长度:0.43-0.68米。


控制手簿参数:

● CPU:八核2.5G;

● 操作系统:Androld 7.1;

● 内存:3GB  RAM/32GB ROM;

● 尺寸:160×76 ×12.9mm;

● 重量:235克(含电池);

● 显示屏:5.5吋IPS屏,1920*1080dpi;

● 电池容量:4200mAh;

● 工作温度: -20℃至50℃;

● 湿度:5%至85%(无冷凝);

● 防护等级:主机IP65。
