管道外防腐层数据分析处理软件PCM-SM2

发布日期:2021-10-23 14:56浏览次数:

软件特点

1、软件可在Windows 10/8/7/Vista/XP 操作系统下运行,典型的Windows软件界面风格,功能菜单简单明了、布局合理;

2、具有检测数据录入、编辑、预处理、综合参数(防腐层绝缘电阻和电容率)解释、管道腐蚀与防护状况图示和报表等多项功能;

3、检测数据可在软件中输入或由其它编辑软件按所需格式导入,输入输出文件均采用文本格式,编辑修改方便;

4、专为PCM+仪器设计,检测参数轻松设置。计算所需参数都是常用物理量,依据相关行业标准给出,不涉及电感、电容、材料损耗角正切等难以给定的参量;

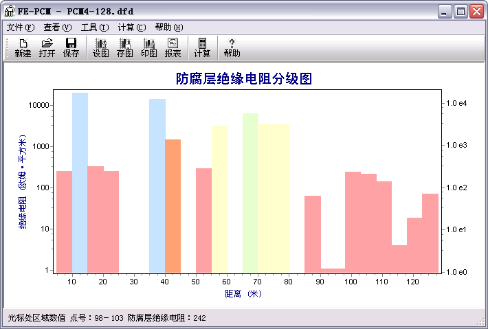

5、评价结果按级别不同分色图示,防腐层状况一目了然。

技术参数

1、方法原理基于综合参数异常评价法,属电磁场理论,数理模型更接近实际;

2、在采集数据为单频(4Hz或128Hz)时,可通过输入管道规格、管道材质、管内外介质、防腐层材料来计算防腐层绝缘电阻;

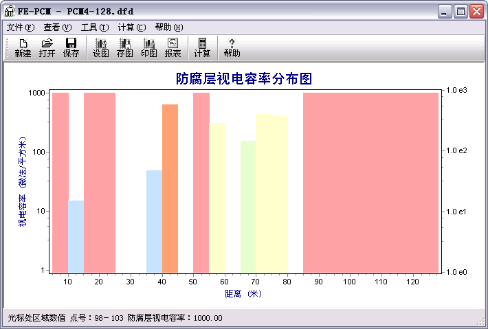

3、在采集数据为双频(4Hz和128Hz)时,可通过输入管道规格、管道材质、管内外介质来计算防腐层绝缘电阻和防腐层视电容率,使用绝缘电阻和视电容率两个参数综合评价防腐层性能;

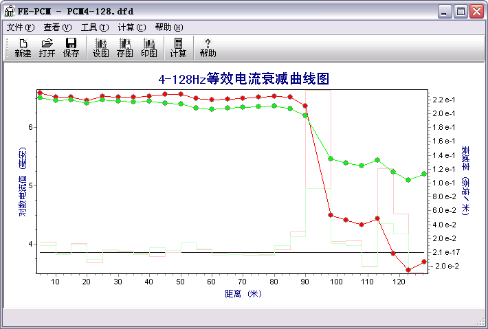

4、使用埋深和电流数据对A字架测得的dB值进行校正,使其能更真实反映防腐层缺陷点的严重程度。
